용도 (Applications)
- 웅덩이, 건물 집수정의 오수 및 잡수 배수
- 지하상가, 아파트단지, 지하철역 오수, 배수용
- 기타 고양정 오수, 배수용
특징 (Features)
- 기계적 씰에 의해 완전 밀봉된 수중모터 형식으로 신뢰성이 높고 설치면적이 작다.
- 모터직결형이며 운반 및 설치가 용이하다.
- 자동탈착장치를 병용함으로써 보수점검 작업을 용이하게 할 수 있습니다.
| 형식 (Model) | DWE-B | 구분 | 재질 | |
|---|---|---|---|---|
| 토출량 (Capacity) | Max. 1.8m³/min | 기본 | 옵션 | |
| 전양정 (Head) | Max. 52m | 케이싱 (Casing) | GC200 | |
| 온도 (Temperature) | Max. 40°C 까지 | 임펠러 (Impeller) | GC200 | SSC13 |
| 회전수 (Revolution) | 3450rpm | 주축 (Shaft) | STS410 | STS403 |
| 구경 (Bore) | 50~100mm(토출구경) | 축봉장치 (Sealing) | Mechanical Seal | |
※ 엘보, 탈착은 구경 100mm까지 가능(단, 호스타입은 80mm까지 가능함)

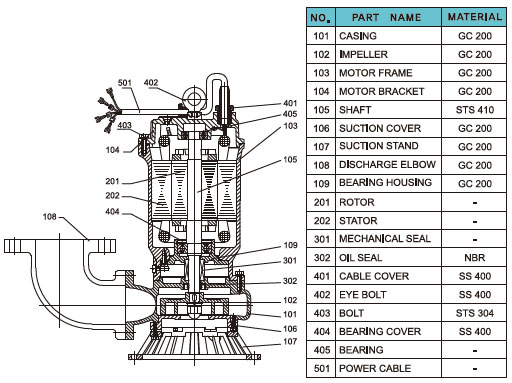

▧ 단면도 (Sectional Drawing)

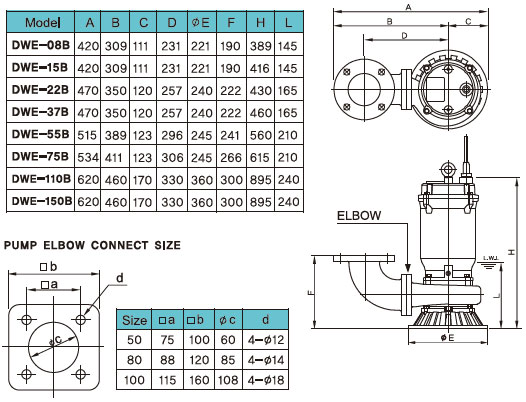

▧ 외형도 (Outline Dimension)
▧ 선정도(Selection Charts)

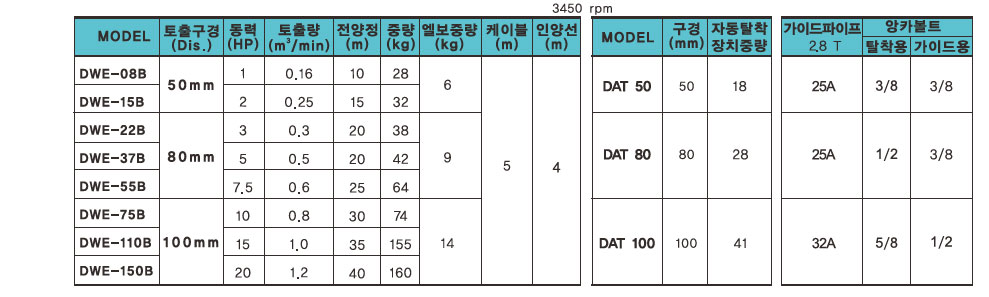

▧ 사양표 (Specification)

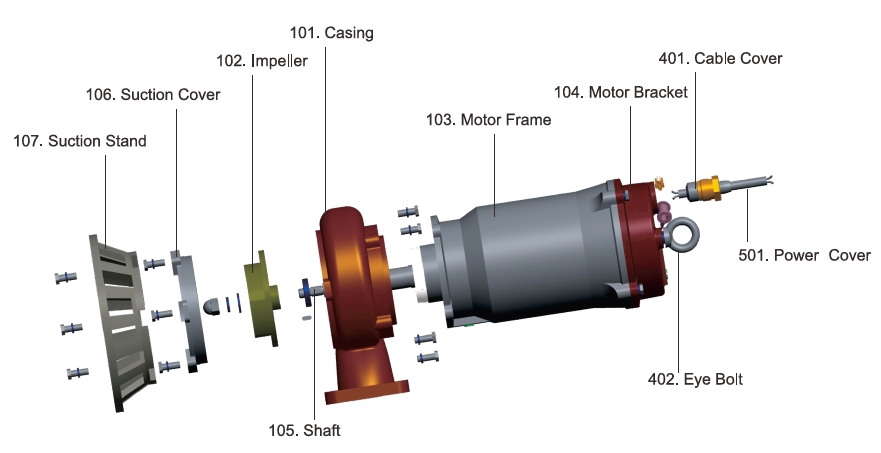

▧ 조립분해도 (Assembly Exploded Drawing)
