용도 (Applications)
- 목욕탕 및 저수조등의 청소용
- 일반 잡배수 및 음식점 간이 배수용
- 빌딩, 건물 지하 배수용
- 일반 잡배수 및 음식점 간이 배수용
- 농원, 원예 등 제반 설비용
특징 (Features)
- 자동 ↔ 수동 변환 가능한 설계
- 가볍고 부식이 없으며 설치면적이 작다
- 모터 과열방지창치 내장
- 잔수처리 가능
- 수려한 외관으로 25A, 32A 호스 사용가능

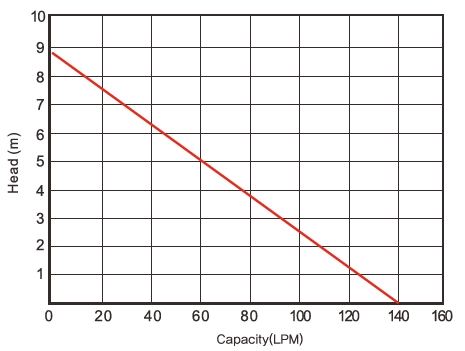

▧ SDP-250A 선정도
▧ 사양표 (Specification)

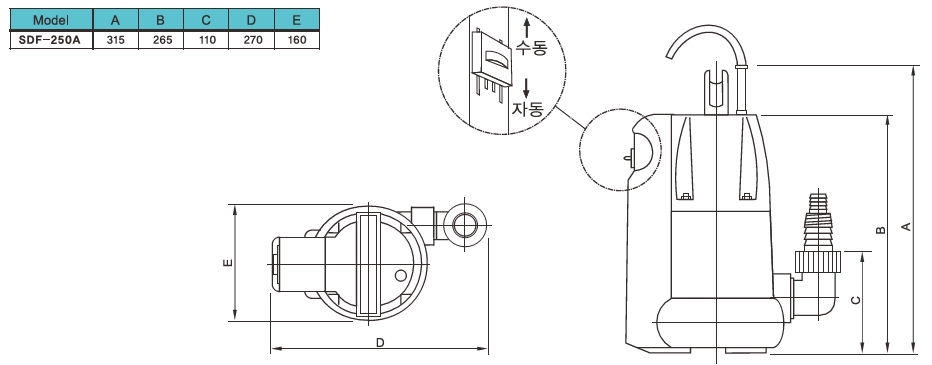

▧ 외형도 (Outline Dimension)
▧ DWE 모델 부품 규격
| NO. | Model | M/S | Bearing(UP) | Q'TY(PCS) | Bearing(DOWN) | Q'TY(PCS) |
|---|---|---|---|---|---|---|
| 1 | DWE-04M | Ø14 | 6202-2RZ | 1 | 6203-2RZ | 1 |
| 2 | DWE-04MF | |||||
| 3 | DWE-08M | Ø14 | 6203-2RZ | 1 | 6203-2RZ | 1 |
| 4 | DWE-08MF | |||||
| 5 | DWE-08B | Ø18 | 6202-2RZ | 1 | 6204-2RZ | 1 |
| 6 | DWE-08V | |||||
| 7 | DWE-15B | |||||
| 8 | DWE-15V | |||||
| 9 | DWE-22B | Ø20 | 6204-2RZ | 1 | 6305-2RZ | 1 |
| 10 | DWE-22V | |||||
| 11 | DWE-37B | |||||
| 12 | DWE-37V | |||||
| 13 | DWE-552B | Ø30 | 6206-2RZ | 1 | 6307-2RZ | 2 |
| 14 | DWE-55V | |||||
| 15 | DWE-757B | |||||
| 16 | DWE-75V | |||||
| 17 | DWE-110B | Ø40 | 6208-2RZ | 1 | 6309-2RZ | 2 |
| 18 | DWE-150B |
※ 엘보, 탈착, 호스타입 구경은 50mm까지 가능(단, DWE-04M(F)모델은 호스타입만 가능함)

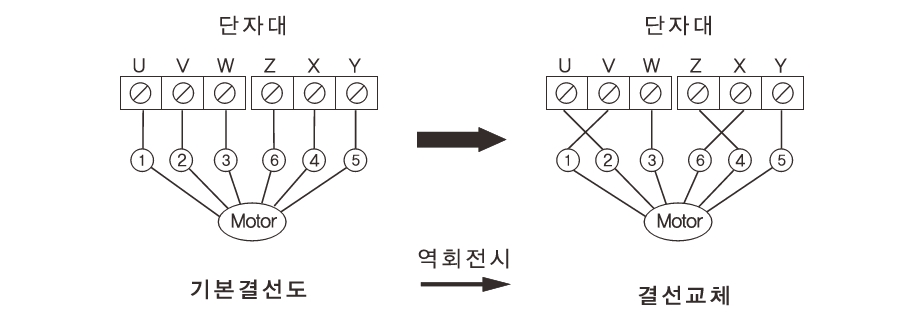

▧ DWE-110B~150B 모델 결선방법
* 직입 기동시 각각 ①+⑥,②+④,③+⑤를 결합시켜 3선을 만들어 전원에 연결하면 됩니다.
